Grosseto, Italie

Pont sur le fluve Ombrone

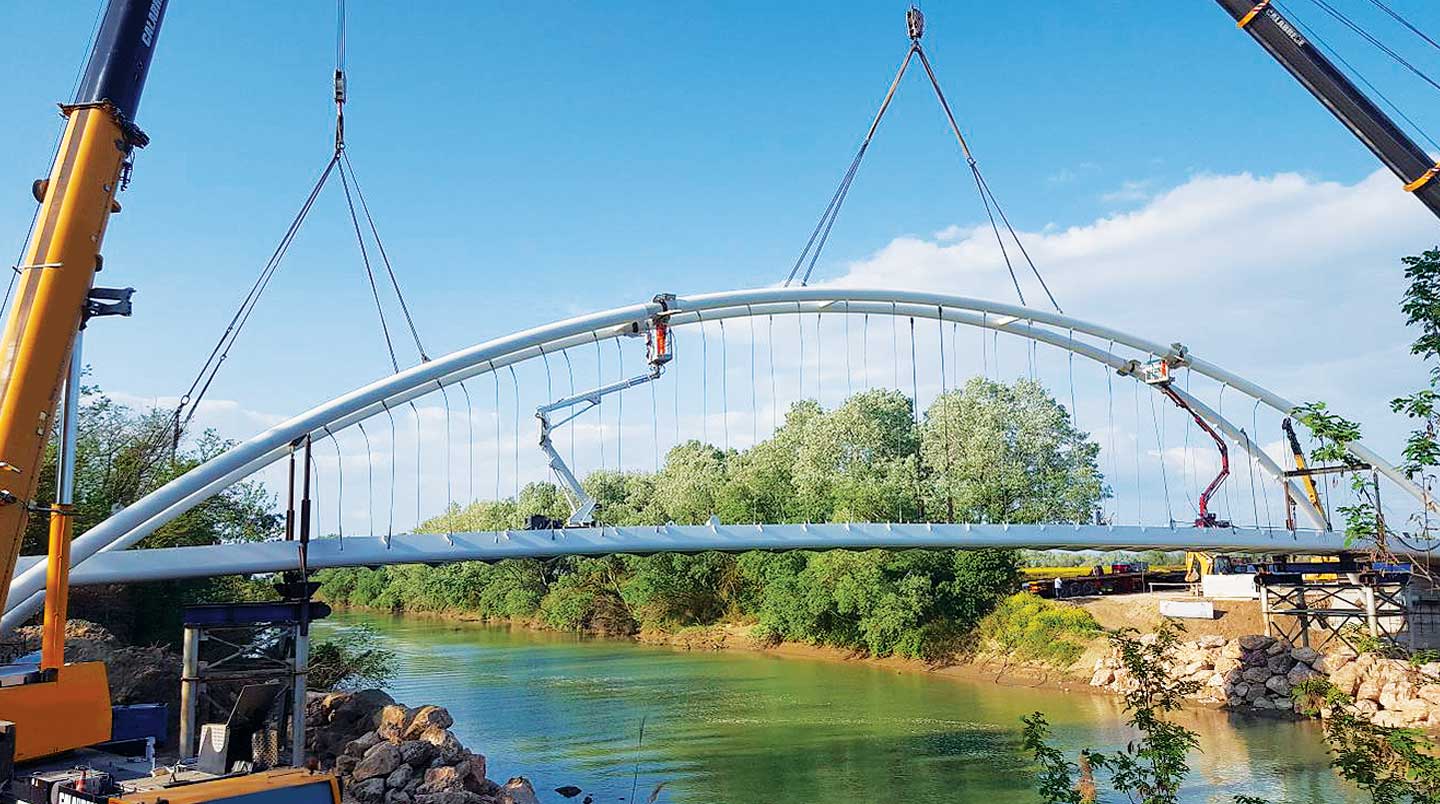

Projet d’une passerelle piétonne-vélo sur le fluve Ombrone.

Catégorie: Ponts piétonniers
Activités: Projet de montage
Période: Juin 2014 – Octobre 2014
Client: Bit S.p.a.
Montant: 1’399’601,87 € (Catégories IXb , IXc , VIa )

Le tablier est constitué de deux poutres latérales, elles-mêmes soutenues par les arcs tubulaires au moyen d’un système de suspension à rideaux, avec des suspentes convergeant vers le centre.

Le tablier est constitué de deux poutres latérales, elles-mêmes soutenues par les arcs tubulaires au moyen d’un système de suspension à rideaux, avec des suspentes convergeant vers le centre.

Les poutres du pont principal, réalisées avec une section en C composée de tôles pliées par soudage, sont reliées par des traverses métalliques en double T de hauteur variable, effilées au raccordement à la poutre en chaîne et disposées au pas des suspentes, c’est-à-dire tous les 2 m.

Les poutres du pont principal, réalisées avec une section en C composée de tôles pliées par soudage, sont reliées par des traverses métalliques en double T de hauteur variable, effilées au raccordement à la poutre en chaîne et disposées au pas des suspentes, c’est-à-dire tous les 2 m.

Les suspentes sont réalisées avec des cordes de diamètre théorique de 20 mm reliées au pont par une fourche réglable et à l’arche par une fourche fixe.

Les suspentes sont réalisées avec des cordes de diamètre théorique de 20 mm reliées au pont par une fourche réglable et à l’arche par une fourche fixe.

Le trottoir est réalisé avec une dalle de tôle ondulée de 12 cm d’épaisseur gauchie dans le sens longitudinal entre la transversale et la transversale.

Le trottoir est réalisé avec une dalle de tôle ondulée de 12 cm d’épaisseur gauchie dans le sens longitudinal entre la transversale et la transversale.

Les principales caractéristiques géométriques de l’ouvrage sont:
– Portée de la passerelle d’environ 72 m
– Hauteur des arches environ 15,00 m
– Largeur utile du pont m 3,50

Les principales caractéristiques géométriques de l’ouvrage sont:
– Portée de la passerelle d’environ 72 m
– Hauteur des arches environ 15,00 m
– Largeur utile du pont m 3,50
